Noveltek座式電動堆高機（ABF系列）

Noveltek座式電動堆高機（ABF系列）

產品簡介

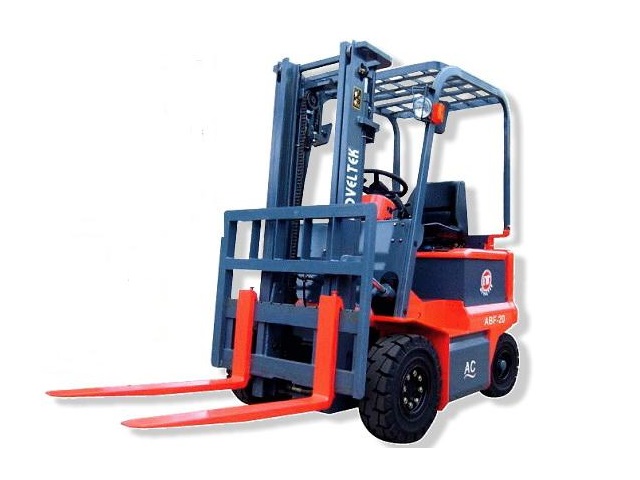

ABF系列

產品規格

ABF-15/20/25規格表

項目		機型	ABF-15	ABF-20	ABF-25
負載能力			1500kg	2000kg	2500kg
荷重中心			500mm	500mm	500mm
貨叉(厚x寬x長)B			40x100x1070mm	45x100x1070mm	45x100x1070mm
貨叉可調寬度W1			200-970	200-1020	200-1020
揚升高度H1			3000mm	3000mm	3000mm
桅桿傾斜角度(向前向後)			6°/12°	6°/12°	6°/12°
護頂架高度H3			2110mm	2110mm	2110mm
迴轉半徑(配重)R			1830mm	1960mm	1960mm
控制器			交流電AC無段雙控制器
動力			電瓶
輪胎		前輪	6.50-10	6.50x10	24x7-12
		後輪	5.00-8	18x7-8	18x7-8
		數量前/後	2/2	2/2	2/2
		材質	實心軟胎	實心軟胎	實心軟胎
車身長(不含貨叉)L1			2050mm	2180mm	2250mm
車身全長			3120mm	3250mm	3320mm
車身全寬W			1170mm	1170mm	1170mm
舉升速度		全負荷	270mm/s	240mm/s	210mm/s
舉升速度		無負荷	450mm/s	480mm/s	480mm/s
下降速度		全負荷	545mm/s	535mm/s	520mm/s
下降速度		無負荷	540mm/s	510mm/s	480mm/s
行走速度		全負荷	12km/h	12km/h	12km/h
行走速度		無負荷	14km/h	13km/h	13km/h
爬坡能力		全負荷	18%	18%	18%
爬坡能力		無負荷	24%	24%	24%
重量		含電瓶	3250 kg	3450 kg	4030 kg
重量		不含電瓶	2250 kg	2650 kg	2900 kg
行走向到最小寬度			3660mm	3900mm	4050mm
輪中心距L			1280mm	1400mm	1400mm
貨叉與前輪中心距L2			430mm	480mm	480mm
轉向系統 EHPS			電子油壓轉向
馬達(48V)		驅動	8kw AC	10kw AC	10kw AC
馬達(48V)		舉升含轉向	12kw AC	12kw AC	12kw AC
剎車		行走	機械式油壓腳剎車
剎車		駐地	手剎車
電瓶(48V/5HR)			400AH	480AH	560AH
充電機(48V/三相)			80A	80A	80A
車身最低離地高			95mm	95mm	95mm

桅桿型式		H1 舉升高度 (mm)
桅桿型式		*3000	3500	4000	4500	5000	5500	6000	6350
二節式桅桿桅桿淨高護欄最大舉升高度自由揚程	H H2	2030 3965 155	2280 4465 155	2530 4965 155	- - -	- - -	- - -	- - -	- - -
二節式桅桿桅桿淨高護欄最大舉升高度自由揚程	H H2	2030 3965 1520	2280 4465 1770	2530 4965 2020	- - -	- - -	- - -	- - -	- - -
三節式桅桿桅桿淨高護欄最大舉升高度自由揚程	H H2	1615 3965 995	1780 4465 1045	1880 4965 1370	2030 5465 1535	2180 5965 1690	2380 6465 1865	2530 6965 2045	1645 7315 2120

註:”*”指標準規格，其他為選配件

*:三節式前傾/後仰角度，前傾4°/後仰10°
